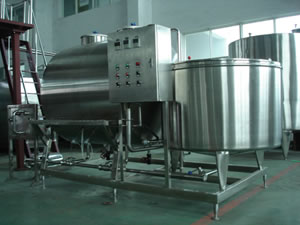

• CIP洗浄機

ホットドリンク用充填機シリーズのアプリケーション
1.この充填機シリーズはボトル洗浄から、ボトル充填、キャップ締め工程までを一体化した機種です。
2.ボトル充填機シリーズは主に瓶入り果汁飲料、お茶などの充填に使用されています。
瓶入りの精製水充填、ミネラルウォーターの充填にも適しています。

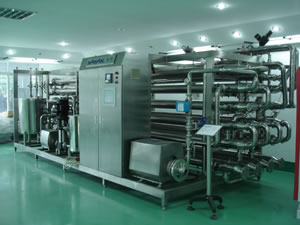

超高温殺菌装置

ホットドリンク用充填機シリーズの特徴
1.ボトルの首(ネック)の締め付け装置やボトル吊り式設計は、充填工程において高速移動の条件下で安定したボトル充填を保証します。この装置は一部の部品を取替えるだけで、異なる瓶の充填を実現します。
2.特殊なステンレス鋼製クリップが採用されており、これらのクリップはボトルの ねじ山部位を接触しません。クリップのノズルがボトルの内部を徹底的に洗浄することを保証します。
3.このホットドリンク用充填機シリーズは、マイクロ負圧充填を採用して、迅速かつ正確に充填を行います。
4.全閉囲式飲料保存タンク、温度制御装置及びCIP洗浄インタフェースが装備されています。
5.この充填機シリーズは95℃以下のホット充填に必要な技術的要求条件を満足することができます。
6.RO洗浄装置は、キャッピング前にボトルの口部を洗浄するために採用されています。
7.磁気トルクの採用により、ボトルのキャップの締め付け力を自由に調整することができるので、ボトルのキャップを損傷しません。
8.水や飲み物と直接接触する部品は、高品質のステンレス鋼で作られています。
9.減速器など高品質の電気部品は、高い安全性を保証します。三菱、オムロンのモーターを採用。

ホットドリンク用充填機シリーズの製品仕様
1. ホットドリンク用充填機シリーズ　3000-7000BPH

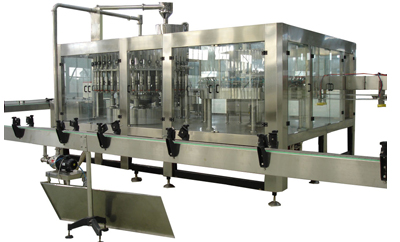

JND18-18-6R

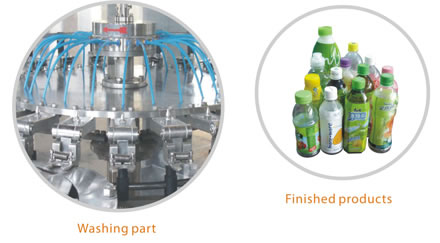

JND18-18-6R parts

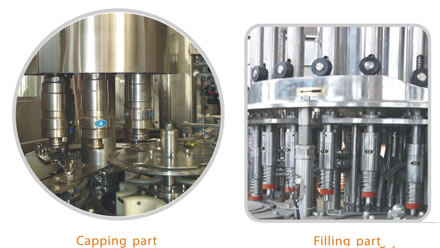

JND18-18-6R parts

モデル	JND 14-12-5R	JND 16-12-6R	JND 18-18-6R
生産能力 (BPH)	3000-4000	4000-5000	5000-7000
充填方式	マイクロ負圧充填
充填 フィードバック量	≤8 ％
対応ボトルタイプ	ボトルの直径Φ50-Φ100mm;高さ150-320mm;容量330-1500ml
ガス源圧力 (Mpa )	0.6
ガス消費量(m3/min)	0.2	0.2	0.4
総電力 (kw )	4.6	4.6	5.4
総重量(kg)	2500	3200	3800
寸法(L*W*H)(mm)	2350*1700*2150	2600*1830*2030	2830*2030*2030

2. ホットドリンク用充填機シリーズ　8000-18000BPH

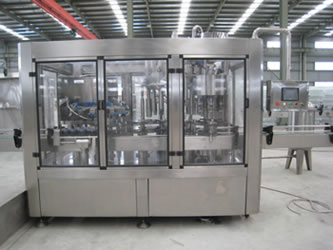

JND32-32-10R

モデル	JND24-24-8R	JND 32-32-10R	JND 40-40-12R
生産能力 (BPH)	8,000-12,000	12,000-15,000	16,000-18,000
充填方法	マイクロ負圧充填
充填 フィードバック量	≤8 ％
対応ボトルタイプ	ボトルの直径Φ50-Φ100mm;高さ150-320mm;容量330-1500ml
ガス源圧力 (Mpa )	0.6
ガス消費量(m3/min)	0.4	0.5	0.55
総電力 (kw )	6.4	8.07	9.58
総重量(kg)	5200	6500	8000
寸法(L*W*H)(mm)	3220*2300*2600	3450*2510*2710	3800*2800*2710

3. ホットドリンク用充填機シリーズ8,000-18,000BPH

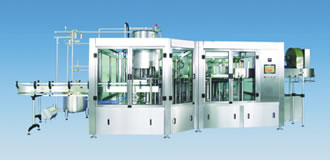

JND50-50-12R PART        JND50-50-12R

モデル	JND 50-50-12R	JND 60-60-15R	JND 80-80-20R
生産能力 (BPH)	20,000-24,000	24,000-28,000	36,000-40,000
充填方法	マイクロ負圧充填
充填 フィードバック量	≤8 ％
対応ボトルタイプ	ボトルの直径Φ50-Φ100mm; 高さ150-320mm; 容量330-1500ml
ガス源圧力(Mpa )	0.6
ガス消費量 (m3/min)	0.6	0.7	0.7
総電力 (kw )	11.8	15	19
総重量 (kg)	11000	12800	16000
寸法(L*W*H)(mm)	4510*3400*2900	6500*5400*3500	7650*6400*2700
